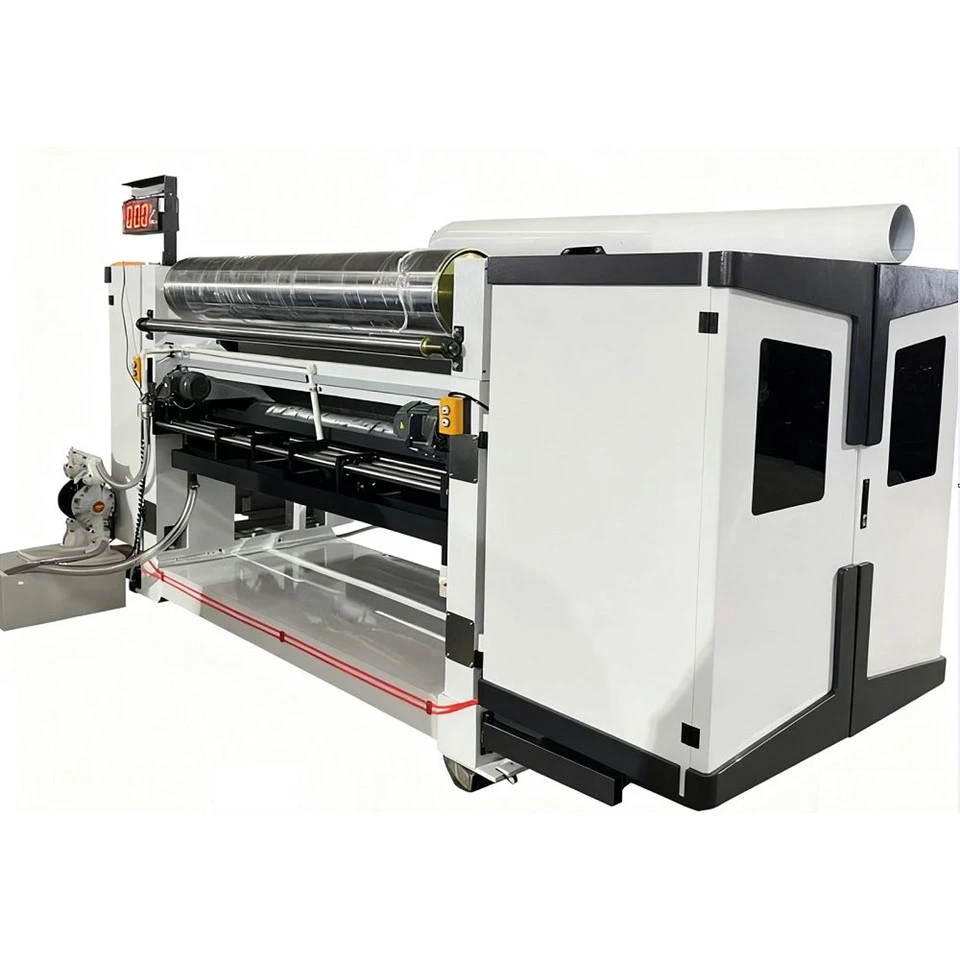

Single Facer korrugeringsmaskin

1. Den enkla vågformade pappersledaren med vakuumadsorptionstyp och är utrustad med en kraftfull- högtrycksfläkt. Den är utrustad med en luftmängdsreglering och en luftsugsljuddämpare. Elstyrningen är centraliserad i samma elskåp, som ligger inte mindre än 1,5 meter från huvudenheten, och manöversidan är helt omsluten med en sidokåpa.

2. Universell drivenhet, delad struktur oberoende drivlåda. Oljesmörjning av stängd växellåda kan förlänga växlarnas livslängd.

3. Limrullen och fixeringsrullen är utformade för att glida i grupper längs styrskenor, vilket gör demontering och montering bekväm och snabb.

4. Bas- och väggpanelerna är gjorda av gjutjärn, med en väggpanels tjocklek på 180 mm.

5. Korrugeringsvalsarna är gjorda av högkvalitativt 52CrMo-legerat stål, som genomgår härdning och härdning samt ytslipning. Korrugeringsvalsarnas diameter är Ø320 mm och ythårdheten är över HRC60. Korrugeringsrullarna styrs av cylindrar för att röra sig upp och ner.

6. Tryckrullens diameter är Ø320 mm och dess yta är slipad och förkromad -. Cylindern styr förskjutningen upp och ner. Den är gjord av medelstort kolstål No. 45 och har genomgått moduleringsbehandling.

7. Förvärmningsvalsen har en diameter på Ø400mm, med en yta som är nedslipad och behandlad med hårdförkromning. Alla är anslutna med metallslangar.

8. Den korrugerande rullens och tryckrullens lager är smorda med fett som tål hög- temperatur.

9.Pneumatisk styrning för limmatning och dispensering. Diametern på limbeläggningsvalsen är Ø240mm. Efter ytslipning graveras den med ett konkavt nätmönster och behandlas med hårdförkromning. Ytan på limblandningsvalsen är slipad och behandlad med hårdförkromning.

10. Den elektriska slurrysepareringsanordningen har antagits. Beläggningssektionen kan fortfarande fungera oberoende när huvudmaskinen stannar, vilket förhindrar att slammet torkar ut (tillval).

11. Höjden på den korrugerade rullen på ena sidan är 0,10 mm och höjden på tryckrullen på ena sidan är 0,075 mm. En begränsningsanordning läggs till och kompressionscylindern är en Ø 160 mm cylinder.
